管材炭黑分析評級軟件WY-UV-TH(屬于WY-UV-G)是國內頭款專門針對聚烯烴管材、管件和混配料中顏料或炭黑分散性試驗開發的完全符合國家標準-GB/T 18251-2000的顯微圖像分析評級軟件。同時也可以對顯微顆粒圖像進行分析和統計。該軟件覆蓋顯微顆粒圖像定量分析的幾乎所有應用領域，包括材料、冶金、醫藥、生物、化工、食品、農林業等，以及各種需要利用圖像手段進行顆粒的統計學和形態學自動測量、分析的領域。凡是與顆粒圖像形態學有關的各種檢測與分析：例如粉末及微顆粒分析，漆表面缺陷分析，油料中污染物含量分析，牛奶中乳酸菌含量、農業種子形態分析，醫學組織細胞形態學各種微小異性幾何尺寸測量，化學工業中各種反應物粒子的形態分析等，都可以利用PZ-UV-TH來完成。它能夠與模擬攝像系統、數字?jǐn)z像頭，數碼照相機等各種通用圖像輸入設備連接，提供簡潔實用的多種圖像處理分析手段，對不同格式圖像的數十種幾何參數及視場參數進行精確測量，并將結果直接輸出到EX**L數據終端，為用戶的數據處理及報表輸出提供了更大限度的方便性和靈活性。
一、應用范圍：
1、聚烯烴管材、管件和混配料中顏料或炭黑分散的檢定顯微圖像分析
2、固體粉末測量分析，包括不同顏色顆粒成分的含量分析
3、膏狀物顆粒測量分析，包括不同顏色顆粒成分的含量分析
4、液體中微小物、顆粒測量分析，包括不同顏色顆粒成分的含量分析
二、主要功能：
1、能自動對炭黑顯微圖像按國家標準-GB/T 18251-2000進行分析和評級。
2、可以在圖像上顯示標比例尺、十字網格線。
3、軟件可以對所攝顆粒圖像進行分析，并給出有效物編號，周長，等積圓直徑，圓度，等周長圓直
徑，孔洞面積，不含洞面積，更小矩形區，矩形度，長軸長度，長軸方向角，垂長軸長度，長軸長
寬比，短軸長度，短軸方向角，垂短軸長度，短軸長寬比，更大長寬比，區域?qū)挾龋瑓^(qū)域高度，區
域?qū)捀弑?，平均直徑，圓面積率，半周長，視場面積，內容物數目，內容物面積，內容物面積百分
比，內容物數密度，有效物數目，有效物面積，有效物面積，有效物面積百分比，有效物數密度等
30幾種參數數據。數據可以輸出導入EX**L表格，對攝像的顆粒進行編號，編號跟表格里的顆粒序
列號一一對應，并生成粒徑個數統計表，粒徑面積統計表，粒徑分布表，粒徑累計分布表。
4、軟件具有Dn10，Dn50，Dn90和Ds10，Ds50，Ds90數據。[Dn10(um)如果把顆粒按照從小
到大的順序排列，編號為1、2、3……N，“Dn10”代表處于第（N*10%）個位置那個顆粒。
Dn50，Dn90同理。Ds10（um）如果把顆粒按照從小到大的順序排列，編號為1、2、3……N，
顆?？偯娣e為S，“Ds10”是使得前若干個顆粒面積之和達到(S*10%)的那個顆粒直徑，Ds50，
Ds90同理。
5、軟件可以對所攝圖像進行長度，角度，周長，面積，點到直線，直線與直線，直線到圓弧等幾何參
數測量。
6、可對圖像實行定倍打印照片。
三、輔助功能：
1、系統可以對所攝圖像進行形狀處理，以便于更好的進行測量分析。例如；填充對象物，提取孔洞，
提取輪廓，粘連對象物，分離對象物，對象物膨脹，對象物收縮，去除較小對象，去除較小孔洞，
對象物細化，篩選對象物，生成輪廓圖像等。
2、區域選取工具。例如魔杖，套索，橢圓，矩形，圓形工具，方形工具等。
3、圖像處理。例如：圖像拷貝，調節顏色，亮度/對比度，圖像均勻，生成負像，加濾色片，中值濾
波，平滑，銳化，局部增強，邊界增強等。
四、操作步驟：
1、攝像采集圖像。
2、選擇標尺文件。
3、載入數據文件。
4、執行選定程序。

五、軟件圖例：

1、原始圖：

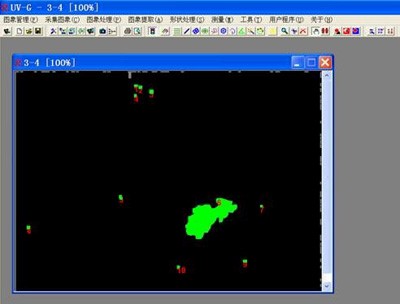

2、提取圖：

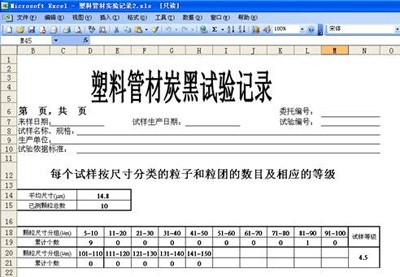

3、評級報告：

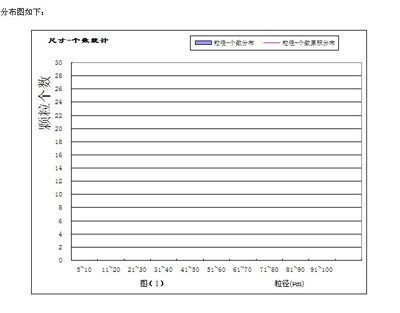

4、分布圖：

六：配置方案：
配置一：
1、顯微鏡（任意一款三目生物顯微鏡）
2、攝像接口
3、模擬攝像系統WY-MN-1
4、管材炭黑分析軟件WY-UV-TH（G）
5、當前主流臺式電腦、打印機(電腦主機上須有空余PCI擴展槽)
配置二：
1、顯微鏡（任意一款三目生物顯微鏡）
2、攝像接口
3、CMOS數字?jǐn)z像頭WY-M系列
4、管材炭黑分析軟件WY-UV-TH（G）
5、當前主流臺式、筆記本電腦，打印機
配置三：
1、顯微鏡（任意一款三目生物顯微鏡）
2、攝像接口
3、研究級高清CCD數字?jǐn)z像頭WY-D系列
4、管材炭黑分析軟件WY-UV-TH（G）
5、當前主流臺式、筆記本電腦，打印機
配置四：
1、顯微鏡（任意一款三目生物顯微鏡）
2、照相接口
3、數碼相機攝像系統WY—SMDF
4、管材炭黑分析軟件WY-UV-TH（G）(需調圖分析)
5、當前主流臺式、筆記本電腦，打印機
