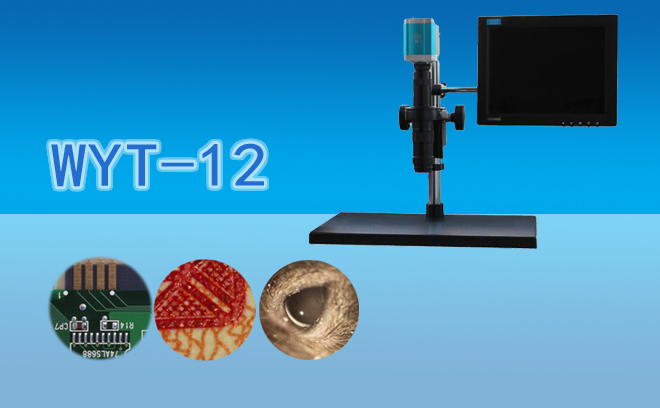

數碼顯微鏡也被稱作為視頻顯微鏡、電子顯微鏡，而視頻顯微鏡主要是透過顯示屏來觀察的，與常規的光學顯微鏡用雙目觀察不同，今天沃德普儀器給大家介紹的是視頻顯微鏡的實際放大倍數的計算方法。

先應了解CCD或COMS的靶面尺寸：常用的CCD或COMS有1、2/3、1/2、1/3、1/4英寸這5個尺寸。

一般常規的視頻顯微鏡都是使用第三目再加CCD或CMOS來實現的，如果已購買了傳統的二目的體視、生物或金相等顯微鏡，有應如何實現呢？這要求既不淘汰原來購買的產品，又要節省成本以實現數碼，同時可以直接采用電腦屏幕觀測產品，也更好的保護了我們的眼睛，這就要通過一些改造來實現。我們應該知道，與放大倍率息息相關的就是CCD或者COMS的靶面尺寸，它的尺寸會直接關系到數碼顯微鏡的放大倍數。

那下面我們來看看靶面尺寸究竟是什么？

通常意義上的靶面尺寸就是CCD或COMS的對角線尺寸，我們常用的CCD或者COMS有1、2/3、1/2、1/3、1/4英寸，實際尺寸如下：1英寸—靶面尺寸為寬12.7mm×高9.6mm，對角線長16mm；2/3英寸—靶面尺寸為寬8.8mm×高6.6mm，對角線長11mm；1/2英寸—靶面尺寸為寬6.4mm×高4.8mm，對角線長8mm；1/3英寸—靶面尺寸為寬4.8mm×高3.6mm，對角線長6mm；1/4英寸—靶面尺寸為寬3.2mm×高2.4mm，對角線長4mm。

現在我們知道了CCD或CMOS的靶面尺寸，也就很容易知道擁有的數碼顯微鏡放大倍率具體是多少了。

我們通常根據數碼放大倍率的公式來計算，具體公式如下：物鏡的放大倍數×(電腦屏幕的對角線/ccd或cmos的靶面尺寸)=總放大倍數。

舉個例子：10×物鏡加1/3英寸的CCD或CMOS的數碼顯微鏡總放大倍數=物鏡10倍×(15英寸×25.4/靶面尺寸6mm)=635倍
